Mecanismos de juguetes
y autómatas, pieza a pieza
Voguntibra reúne notas de taller sobre cómo un giro constante se convierte en un gesto: levas que dibujan un recorrido, bielas que reparten el vaivén, engranajes que fijan el ritmo y una caja que esconde todo lo anterior.
Los textos están escritos para quien monta, repara o simplemente quiere entender qué ocurre bajo la tapa de un autómata.
Qué hay dentro de una figura que se mueve
Un autómata es, en el fondo, una cadena cinemática corta. En un extremo hay una fuente de movimiento regular —una manivela que gira, un muelle que se destensa, un motor lento— y en el otro, una figura que levanta un brazo, gira la cabeza o inclina el torso. Entre ambos extremos ocurre todo el trabajo interesante: transformar una rotación uniforme y aburrida en una secuencia de gestos que tenga sentido para quien mira.
Esa transformación se apoya en un repertorio de piezas bastante reducido. Levas y seguidores traducen el giro en desplazamientos con un perfil concreto. Manivelas y bielas convierten rotación en vaivén rectilíneo. Engranajes, poleas y tornillos sin fin ajustan la velocidad y el par. Excéntricas y cruces de Malta introducen pausas y saltos. Con cinco o seis elementos combinados de distinta manera se cubre casi todo lo que hace un juguete mecánico de sobremesa.
Conviene pensar el conjunto en tres capas antes de cortar nada. La capa de entrada, donde se decide cuántas vueltas por minuto llegan al mecanismo. La capa de distribución, con el eje principal y las piezas que reparten ese giro hacia cada movimiento. Y la capa visible, con las figuras y sus articulaciones. Muchos problemas de montaje aparecen porque se dibuja primero la figura y se busca después un hueco para el eje.
El eje principal como columna del montaje
En la mayoría de los autómatas de sobremesa hay un eje que atraviesa la caja de lado a lado y sobre el que se enfilan levas, excéntricas y ruedas. Ese eje impone el orden del montaje: la separación entre piezas, la altura de los seguidores y, en la práctica, la profundidad de la caja. Fijar su posición y su altura sobre el fondo antes que nada ahorra buena parte de las correcciones posteriores.
Levas y seguidores
La leva es un disco de perfil irregular montado sobre el eje; el seguidor es la pieza que apoya en ese perfil y sube o baja según la forma que va encontrando. Es el modo más directo de escribir un movimiento: lo que se dibuja en el borde del disco es, literalmente, lo que hará la figura a lo largo de una vuelta completa.
Un perfil se lee por sectores. Hay tramos de subida, en los que el radio crece; tramos de reposo, con radio constante, donde el seguidor se queda quieto aunque el eje siga girando; y tramos de bajada. Repartir esos sectores es decidir el ritmo del gesto. Una subida repartida en 120 grados produce un movimiento pausado; la misma carrera concentrada en 30 grados da un tirón brusco que además castiga el mecanismo.
El punto que más problemas da es el paso entre sectores. Una transición angulosa hace que el seguidor golpee, vibre y, si el conjunto va rápido, llegue a despegarse del perfil. Suavizar las uniones con un radio generoso cuesta poco en la fase de trazado y evita casi todos los ruidos secos.
Tipos de seguidor
- De punta: sigue con fidelidad perfiles muy detallados, pero concentra el desgaste en una superficie mínima.
- De rodillo: reduce el rozamiento y el ruido; obliga a reservar espacio para el eje del rodillo.
- De cara plana: robusto y silencioso, admite mal los perfiles con cóncavos cerrados.
- Oscilante: el seguidor es una palanca articulada; sirve cuando interesa amplificar o reducir la carrera antes de llegar a la figura.
Sea cual sea el tipo, el seguidor debe mantenerse siempre en contacto con la leva. En montajes horizontales el propio peso suele bastar; en cuanto la varilla trabaja tumbada o el conjunto gana velocidad, hace falta un muelle suave que devuelva la pieza. Un muelle demasiado duro es un error frecuente: aumenta el esfuerzo en el eje y acelera el desgaste del perfil sin mejorar nada.
Manivela y biela
Cuando el gesto buscado es un vaivén limpio y continuo —un serrucho que va y viene, un remo, un pistón—, la pareja manivela-biela resuelve el problema con dos piezas y dos articulaciones. La manivela lleva un perno a cierta distancia del centro de giro; la biela une ese perno con la pieza que se desplaza.
La regla básica es corta: la carrera del extremo es el doble del radio de la manivela. Si el perno está a 12 mm del eje, el vaivén será de 24 mm, y no hay ajuste de la biela que cambie ese dato. La longitud de la biela influye en otra cosa: en cuánto se desvía el movimiento de una oscilación simétrica. Con una biela corta, la ida y la vuelta tienen velocidades claramente distintas y la pieza se acelera de forma visible en un extremo; con una biela larga, el recorrido se vuelve más regular. Una proporción de cuatro o cinco veces el radio de la manivela da resultados equilibrados en piezas pequeñas.
Hay dos posiciones delicadas en cada vuelta: los puntos muertos, cuando manivela y biela quedan alineadas. Ahí el empuje no produce giro. No es un problema si la manivela es la que manda, porque la inercia del eje la atraviesa sin enterarse; sí lo es si se intenta mover el mecanismo desde la figura, empujando la biela. Conviene comprobarlo girando el conjunto despacio a mano antes de cerrar la caja.
Holgura en las articulaciones
Una biela que trabaja apretada calienta y agarrota; una biela con juego excesivo golpetea en cada cambio de sentido y desdibuja el gesto. El margen razonable en un montaje de madera o latón es el que permite girar la articulación con dos dedos sin notar resistencia y sin apreciar balanceo lateral. En agujeros de madera, un casquillo de latón embutido mantiene esa holgura durante mucho más tiempo que la propia fibra.

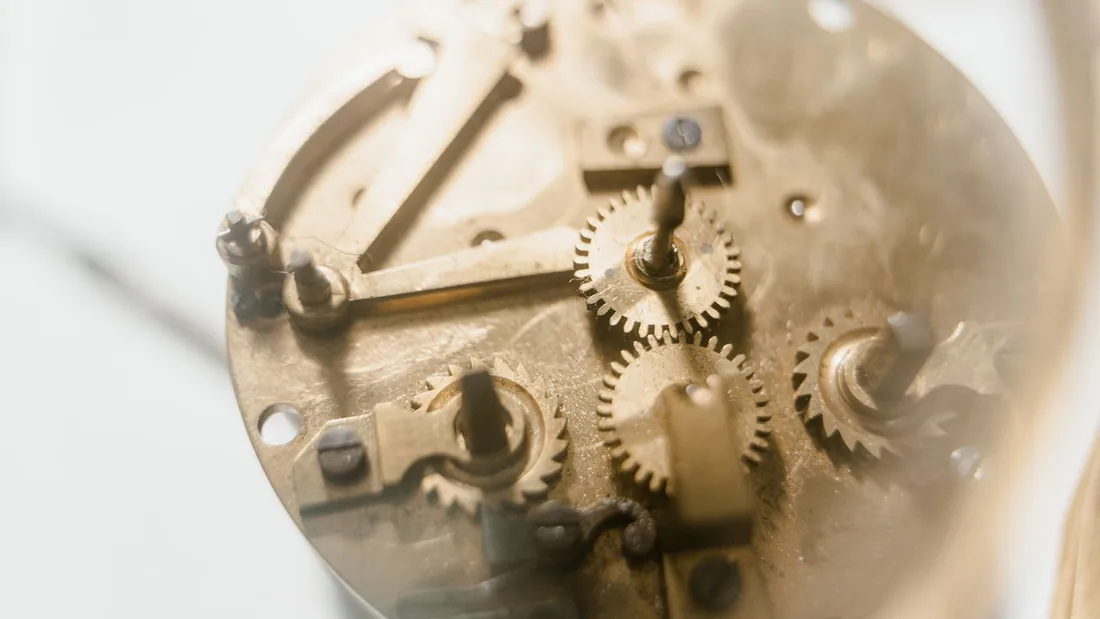

Engranajes, tornillo sin fin y relación de transmisión
Las levas y las bielas deciden la forma del movimiento; los engranajes deciden su velocidad. La relación de transmisión entre dos ruedas dentadas es el cociente entre el número de dientes de la conducida y el de la conductora. Si una rueda de 12 dientes mueve otra de 48, la relación es de 4 a 1: la segunda gira cuatro veces más despacio y entrega, descontadas las pérdidas, cuatro veces más par.
La velocidad de salida se obtiene dividiendo la de entrada por esa relación. Una manivela accionada a mano ronda las 60 vueltas por minuto; con la pareja anterior, el eje de levas giraría a 15 vueltas por minuto, es decir, un ciclo completo de la escena cada cuatro segundos. Ese cálculo, hecho antes de cortar nada, es lo que distingue un autómata que se lee bien de otro que se mueve demasiado deprisa para entenderse.
- Relación de transmisión
- i = dientes de la conducida ÷ dientes de la conductora
- Velocidad de salida
- n₂ = n₁ ÷ i
- Tornillo sin fin
- i = dientes de la corona ÷ número de entradas del tornillo
- Etapas en serie
- la relación total es el producto de las relaciones parciales
- Duración de un ciclo
- 60 ÷ vueltas por minuto del eje de levas, en segundos
El tornillo sin fin ofrece reducciones grandes en muy poco espacio: una corona de 40 dientes con un tornillo de una sola entrada da 40 a 1 en un solo paso, algo que con ruedas rectas exigiría dos o tres etapas. A cambio, el rendimiento es bajo, el rozamiento alto y, en la mayoría de las combinaciones, el conjunto es irreversible: se puede mover la corona desde el tornillo, pero no al revés. Esa irreversibilidad a veces estorba y a veces viene bien, porque bloquea la figura en la posición en que se detuvo.
Cuestiones prácticas de engrane
- La distancia entre centros debe respetar el diámetro primitivo, no el exterior de las ruedas; si se toma el borde de los dientes, el engrane queda apretado.
- Los ejes deben quedar paralelos: una décima de inclinación en ruedas pequeñas se nota en forma de ruido irregular.
- Un pequeño juego entre dientes es necesario; el engrane sin holgura alguna agarrota en cuanto la madera absorbe humedad.
- En ruedas de madera cortadas por uno mismo, conviene que los números de dientes no compartan divisores: el desgaste se reparte entre todos los dientes en lugar de concentrarse siempre en la misma pareja.
- En un tornillo sin fin, la corona debe quedar centrada respecto al filete; un desplazamiento lateral genera empuje axial y calienta el apoyo.
Excéntrica y cruz de Malta
No todos los movimientos son continuos. Muchos gestos convincentes necesitan pausas: una figura que avanza un paso, se detiene y vuelve a avanzar; una plataforma que gira un cuarto de vuelta y espera. Para eso sirven los mecanismos de movimiento intermitente.
La excéntrica es la versión más sencilla: un disco montado fuera de su centro que, al girar, empuja un aro o una varilla. Equivale a una manivela de radio igual al descentrado, pero soporta mejor los esfuerzos porque el apoyo abarca todo el disco. Se usa cuando hace falta un vaivén corto y firme en poco espacio.
La cruz de Malta va un paso más allá. Un brazo con un perno gira de forma continua y, una vez por vuelta, entra en una de las ranuras radiales de la cruz, la arrastra y sale. El resto del tiempo un sector circular impide que la cruz se mueva. Con cuatro ranuras, cada vuelta del brazo produce un cuarto de giro: una cuarta parte del ciclo en movimiento y tres cuartas partes de reposo firme. Aumentando el número de ranuras, el salto es menor y la pausa proporcionalmente más corta.
Este mecanismo es exigente con la precisión. La entrada del perno en la ranura debe ser tangencial; si el trazado no lo es, aparece un golpe en cada salto y las ranuras se desgastan por el borde. También pide un frenado natural: si la cruz llega lanzada al final del recorrido, rebota. Un poco de rozamiento controlado en su eje, o una masa algo mayor, resuelve el problema sin añadir piezas.
Rozamiento, cojinetes y lubricación
En piezas pequeñas y de poca potencia, el rozamiento no es un detalle: es lo que decide si el mecanismo se mueve solo o necesita una ayuda en cada vuelta. Cada apoyo, cada articulación y cada superficie que roza consume parte del esfuerzo disponible. Un montaje con doce puntos de contacto mal resueltos puede necesitar el doble de fuerza que el mismo montaje bien ajustado.
La solución habitual en autómatas es el cojinete de fricción: un casquillo en el que el eje gira directamente, sin bolas ni rodillos. Funciona bien porque las velocidades son bajas y las cargas, mínimas. La pareja de materiales importa más que cualquier otra cosa. Un eje de acero o latón girando en un casquillo de latón, bronce o material sintético se comporta de forma estable; el mismo eje girando en un agujero de madera contrachapada se ovala en pocas horas de uso.
Cómo se prepara un apoyo que dura
- Taladrar perpendicular al plano de la placa, sujetando la pieza; un agujero inclinado obliga al eje a trabajar forzado durante toda su vida.
- Embutir un casquillo de latón o bronce en los soportes de madera, en lugar de dejar el eje contra la fibra.
- Dejar un juego pequeño y comprobable: el eje debe girar libre y no moverse lateralmente de forma apreciable.
- Reducir el contacto axial: una arandela fina entre la rueda y el soporte evita que la cara del engranaje roce contra la placa.
- Comprobar el conjunto sin carga antes de montar las figuras; si ya cuesta girarlo así, no mejorará después.
La lubricación debe ser escasa y selectiva. Una gota de aceite ligero en cada apoyo basta; el exceso escurre, mancha la madera y atrapa polvo hasta formar una pasta abrasiva. En superficies de madera contra madera, la cera dura o el jabón seco funcionan mejor que cualquier aceite, porque no penetran ni oscurecen la fibra. Los dientes de engranajes de madera suelen ir bien con una capa finísima de cera o grafito, sin grasa.
La caja y la parte oculta
La caja de un autómata no es un envoltorio decorativo: es la estructura que mantiene alineados todos los ejes. Si las paredes ceden o el fondo se comba, las distancias entre centros cambian, los engranajes empiezan a rozar y el mecanismo que funcionaba en el banco se agarrota una vez cerrado.
Por eso conviene montar el mecanismo sobre una placa rígida independiente y fijar después esa placa dentro de la caja, en lugar de taladrar directamente las paredes exteriores. Así el conjunto se puede sacar entero para ajustarlo, y la geometría no depende de cómo trabaje la madera de la carcasa con los cambios de humedad.
La parte oculta también necesita accesos. Un panel inferior atornillado, un lateral desmontable o simplemente un fondo que no esté encolado permiten llegar a los apoyos sin desmontar las figuras. Merece la pena reservar, además, unos milímetros de holgura alrededor de las piezas móviles: los recorridos aparentemente libres en el dibujo se vuelven ajustados cuando se añaden los espesores reales.
- Placa de mecanismo separada de la carcasa, sujeta con tornillos accesibles.
- Paso de la manivela con un casquillo, no un agujero pasante en la madera.
- Ranuras de salida de las varillas algo más largas que el recorrido calculado.
- Superficies interiores limpias de virutas y restos de cola antes del cierre.
- Un punto de referencia marcado en el eje principal para reencontrar la posición de reposo tras cualquier desmontaje.
Figuras y articulaciones móviles
La figura es la parte que el público mira, y también la que perdona menos errores. Un brazo demasiado pesado exige más par del que el mecanismo entrega; una articulación mal situada convierte un gesto natural en un movimiento rígido. Las figuras de autómata suelen construirse huecas o en materiales ligeros por esa razón, no por ahorro de material.
Las articulaciones más útiles son pocas. El pasador simple permite un giro en un plano y es suficiente para codos, rodillas y cuellos. La horquilla con perno transversal soporta mejor los esfuerzos laterales. La rótula da libertad en varios planos, pero introduce holgura y es difícil de controlar desde una sola varilla. En general, resolver cada gesto con un único grado de libertad da resultados más limpios que intentar imitar la anatomía completa.
El punto de unión entre la varilla y la figura conviene esconderlo a la altura de un pliegue de ropa, un hombro o el borde de una base. No es solo estética: un enganche en una zona visible obliga a dejar una ranura larga que delata el recorrido antes de que el movimiento ocurra.
Comprobar el gesto antes de terminar la figura
Una práctica que ahorra trabajo es montar primero una versión provisional de la figura en cartón rígido, con las mismas proporciones y puntos de articulación previstos. Permite ver el recorrido real, corregir la posición de los pasadores y ajustar la longitud de las varillas cuando todavía es barato hacerlo. Solo después tiene sentido tallar o montar la pieza definitiva.
Ajuste de la marcha y agarrotamientos
Un mecanismo recién montado casi nunca va fino a la primera. La puesta a punto consiste en girar despacio, escuchar y localizar dónde se pierde el movimiento. La regla que mejor funciona es avanzar por capas: comprobar el eje principal solo, luego con las levas, luego con las varillas y, al final, con las figuras montadas. Si se monta todo y se prueba de golpe, el punto duro puede estar en cualquiera de veinte sitios.
Síntomas y causas habituales
- Resistencia en un punto concreto de la vuelta: suele ser una leva que fuerza el seguidor más allá de su recorrido útil, o una varilla que topa con la caja.
- Resistencia constante en todo el giro: apoyos apretados, ejes no paralelos o engranaje sin holgura.
- Golpe seco una vez por vuelta: transición angulosa en el perfil de la leva, o un perno que entra mal en la ranura de la cruz de Malta.
- Chirrido agudo: contacto de metal contra metal sin lubricar, o la cara de una rueda rozando contra la placa.
- Gesto que se queda corto: holgura acumulada en las articulaciones, o un muelle de retorno demasiado débil.
- La figura tiembla al detenerse: falta de amortiguación en el final del recorrido o exceso de velocidad de entrada.
Al corregir, conviene cambiar una sola cosa cada vez y volver a girar el conjunto entero. Dos ajustes simultáneos pueden compensarse entre sí y ocultar el origen real del problema. Anotar la posición de partida de cada pieza antes de moverla permite deshacer un cambio que no ha mejorado nada.
También hay que decidir cuándo parar. Un autómata de madera nunca tendrá el silencio de un mecanismo de relojería, y perseguir esa perfección suele llevar a apretar ajustes hasta el punto en que el conjunto deja de tolerar la dilatación estacional. Un mecanismo que gira suave con un poco de holgura envejece mejor que uno ajustado al límite.
Acabado y mantenimiento
El acabado llega cuando el mecanismo ya funciona, nunca antes. Las capas de barniz o cera añaden espesor, y unas décimas en un eje o en el canto de una leva bastan para que un ajuste correcto se convierta en un punto duro. La práctica razonable es enmascarar o dejar sin tratar las zonas de contacto y los alojamientos de los apoyos.
Los acabados al aceite y las ceras duras se llevan bien con las piezas móviles porque no forman película gruesa y se pueden renovar por zonas. Los barnices de poliuretano dan una superficie más resistente pero rellenan holguras y complican cualquier reparación posterior. En piezas metálicas pequeñas, un pulido suave y una capa mínima de aceite protegen lo suficiente en interior.
Rutina de mantenimiento
- Quitar el polvo de los dientes y los apoyos con un pincel seco antes de cada temporada de uso.
- Renovar una gota de aceite ligero en cada cojinete de fricción; retirar el exceso con papel.
- Comprobar el apriete de los tornillos de la placa del mecanismo, que se aflojan con la vibración.
- Revisar los pasadores de las articulaciones y sustituir los que hayan tomado juego apreciable.
- Girar el conjunto a mano una vuelta completa y escuchar antes de darlo por revisado.
- Guardar la pieza en un ambiente estable; los cambios bruscos de humedad afectan más a la madera que el propio uso.
Un autómata bien construido admite muchos años de funcionamiento si se le dedica una revisión breve de vez en cuando. La mayoría de las averías que parecen graves resultan ser un pasador desgastado, un casquillo suelto o una leva que se ha desplazado unos milímetros sobre el eje.
Qué se publica en Voguntibra
Voguntibra es un proyecto editorial independiente dedicado a los mecanismos de los juguetes mecánicos y los autómatas. Los materiales se escriben como notas de taller: explicaciones de un mecanismo concreto, criterios de cálculo, comparaciones entre soluciones posibles y descripciones de los problemas que aparecen al montar y ajustar.
- Descripciones de mecanismos básicos: levas, bielas, engranajes, tornillos sin fin, excéntricas y movimientos intermitentes.
- Cálculos sencillos de relación de transmisión, velocidad de giro y duración del ciclo.
- Criterios de montaje: apoyos, holguras, alineación de ejes y estructura de la caja.
- Guías de diagnóstico para ruidos, puntos duros y gestos que no llegan a completarse.
- Notas sobre acabados compatibles con piezas en movimiento y sobre mantenimiento periódico.
El contenido es informativo y se publica en abierto, igual para todos los visitantes. No se venden piezas ni planos, no hay servicios de encargo ni formación de pago, y el sitio no ofrece asesoramiento de ningún tipo ajeno a la materia técnica descrita. Puedes leer más sobre el planteamiento del proyecto en la página sobre el proyecto.
